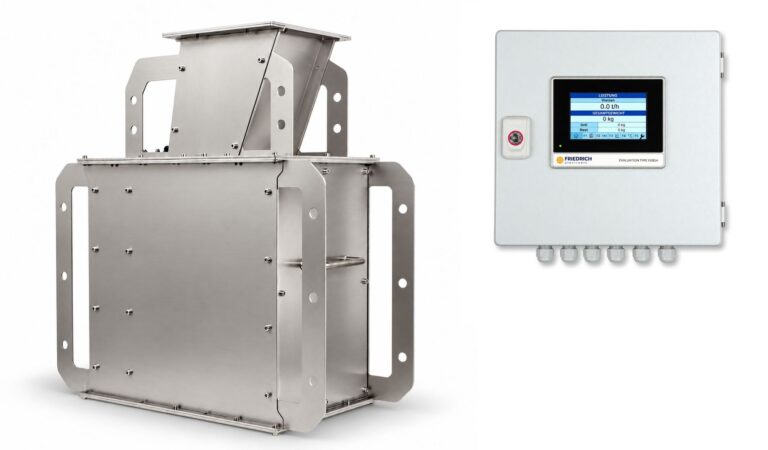

Flow Weigher DC4
Kontinuierlich wiegen mit System
- Genaues, kompaktes Wiegesystem
- Geeignet für viele Schüttgüter, darunter Getreide, Pellets, Granulate, Schrote und Kleie
- Niedrige Einbauhöhe, Edelstahlgehäuse, flexibles System mit praktischen Einlauftypen
- Ausführungen für Atex und Lebensmittel verfügbar
- Optimiertes Gehäusedesign: keine Produktrückstände (auch für Saatgut geeignet)
Rechteckiges Design – mehr Flexibilität durch Einlauf-Varianten, großer Leistungsbereich
Der Flow Weigher DC4 eignet sich für die folgenden Anwendungen:
- Kontinuierliche Verwiegung von Schüttgutströmen zur innerbetrieblichen Kontrolle
- Vorverwiegung von Schüttgütern bei der LKW-Verladung
- Mengenerfassung bei der Siloverwaltung
Der Flow Weigher DC4 wiegt kontinuierlich im freien Fluss.

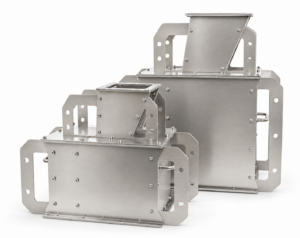

Die Gehäuse sind in diversen Baugrößen verfügbar.
Funktionen
Das Schüttgut wird abgebremst und anschließend einem Rohrbogen zugeführt, der mit einer Wägezelle verbunden ist. Die gemessene Belastung ist proportional zum Durchsatz.
Schüttgüter
Als Produkte eignen sich alle rieselfähigen Schüttgüter. Hierzu zählen Getreide, Malz, Granulate, Pellets, diverse Schrote und Kleie (Sonderbauform).
Zur Integration des Flow Weigher DC4 stehen unterschiedliche Einlauf-Varianten zur Verfügung. Je nachdem, welche Gegebenheiten der Einbau vor Ort erfordert und welche Produkte verwogen werden sollen, können diese ausgewählt werden.
Aktuell sind die folgenden Typen verfügbar:

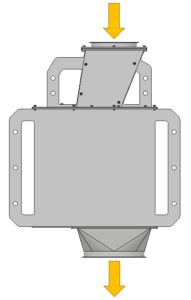

Typ E30 (0°-Zulauf, ohne integrierte Bremse)
Geeignet für sehr viele Schüttgüter, typischerweise Schrote, Abrieb/Abfall, Kleie, auch Granulate möglich
- Vor dem Eintritt in die Waage sollte das Produkt weder eine große Fallhöhe durchlaufen noch stark beschleunigt werden.
- Keine integrierte Produktbremse
- Anschluss Zulauf von 0°
********************************************

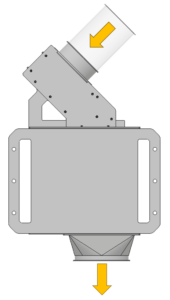

Typ E32 (45°-Zulauf, inkl. integrierter 90°-Umlenkbremse)
Geeignet für sehr viele Schüttgüter, typischerweise Granulate, Getreide, fließfähige Medien
- bremst hohe Produktgeschwindigkeiten ab
- normalisiert die Kraftwirkung bei unterschiedlichen Sorten
- schont die eigentliche Messtechnik vor Verschleiß
- Anschluss Zulaufrohr mit 45°-Neigung
********************************************

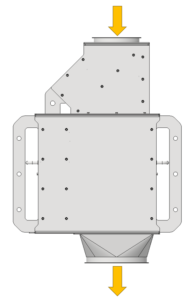

Typ E35 (0°-Zulauf, inkl. integrierter 90°-Umlenkbremse)
Geeignet für sehr viele Schüttgüter, typischerweise Granulate, Getreide, fließfähige Medien
- bremst hohe Produktgeschwindigkeiten ab
- normalisiert die Kraftwirkung bei unterschiedlichen Sorten
- schont die eigentliche Messtechnik vor Verschleiß
- Anschluss Zulaufrohr von 0°
********************************************

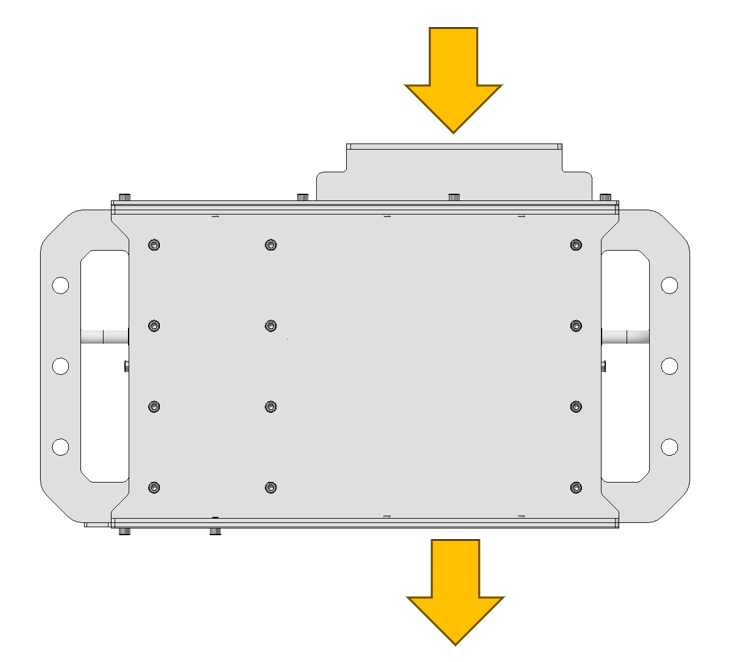

Sonderversion mit ULTRA-LOW Design:
Typ E37 (0°-Zulauf, ohne integrierte Bremse)
Geeignet für sehr viele Schüttgüter, typischerweise Schrote, Abrieb/Abfall, auch Getreide/Saatgut/Granulate möglich
- Vor dem Eintritt in die Waage sollte das Produkt weder eine große Fallhöhe durchlaufen noch stark beschleunigt werden.
- Keine integrierte Produktbremse
- Zulaufanschluss mit einem Winkel von 0°
- Im Gehäusemaß A200 Bauhöhe nur: 285 mm
********************************************
Sonderanfertigungen auf Anfrage

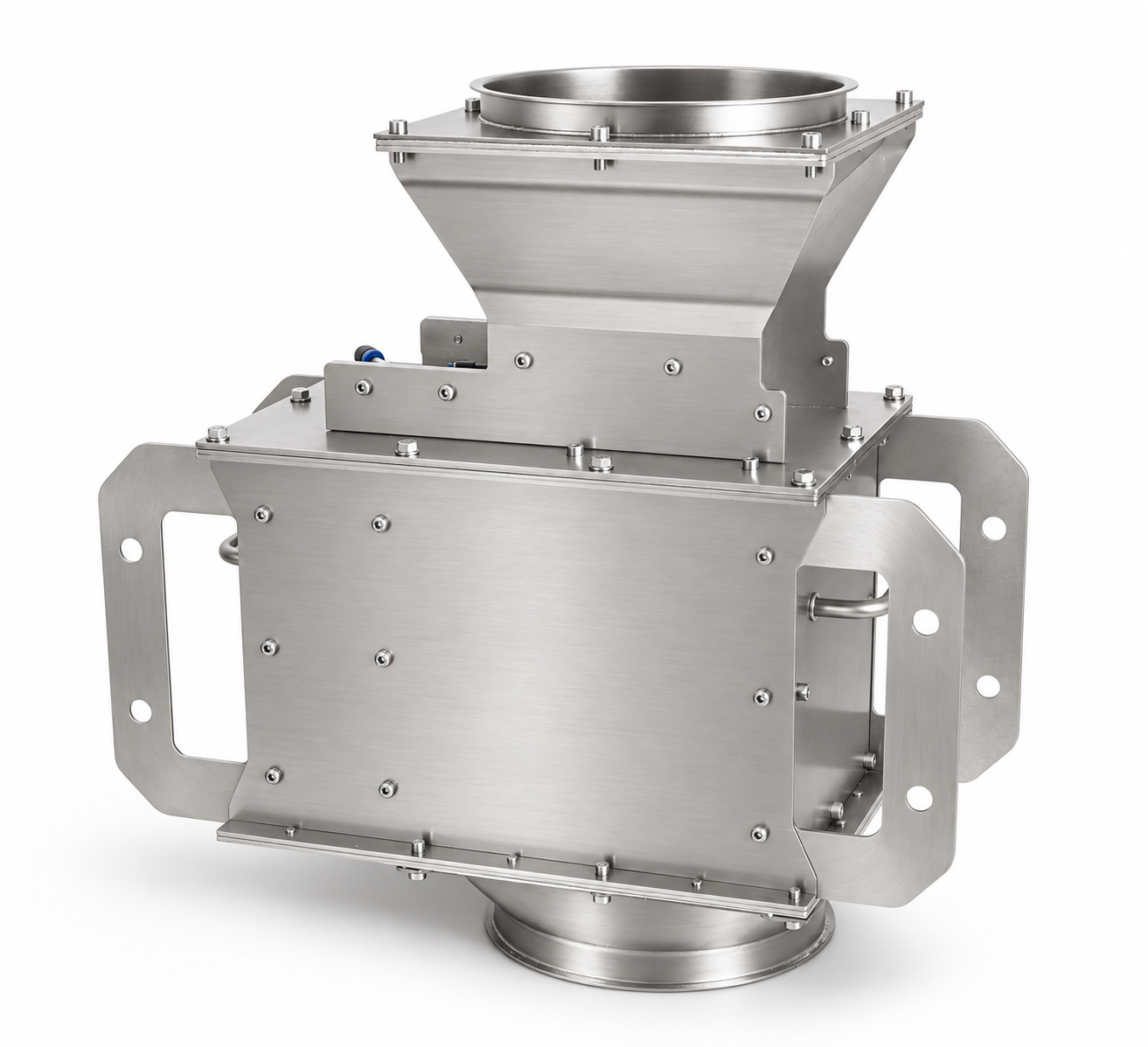

z.B. Typ E31 (0°-Zulauf, kleines Gehäuse mit DN200 Anschlüssen)
Geeignet für Granulat, Schrote, Abrieb/Abfall, aber auch Getreide/Saatgut/Granulate möglich
- Anschluss Zulauf von 0°, niedrige Zulaufhöhe

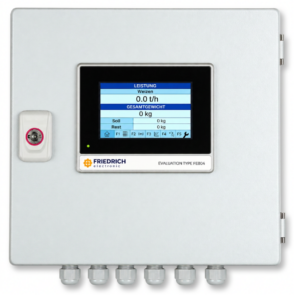

Auswerteelektronik
- Mit 4,3″-Farb-Touchdisplay
- Anzeige der Leistung und des Gesamtgewichts
- Vorwahlfunktion, nach Ablauf einer vorgegebenen Menge wird ein Ausgang geschaltet
- Sortenspezifische Kalibrierungen möglich
- Integrierter Webserver (Zugriff über Browser-Oberfläche möglich)
Standardmäßig integrierte Schnittstellen:
- Analog-Ausgang 0-10V
für die Istleistung - Digital-Ausgang (24V DC)
für kg-Impulse - Relais-Ausgang (230V AC)
Signal wenn Vorwahlmenge abgelaufen - Relais-Ausgang (230V AC)
für Grenzwerte - RS485 (auch als Modbus-RTU konfigurierbar)
es kann auf alle Prozessdaten und -befehle zugegriffen werden
Optional verfügbare Schnittstellen
- Analog-Ausgang 0(4)-20mA
für die Istleistung - Profibus
es kann auf alle Prozessdaten und -befehle zugegriffen werden - Profinet
es kann auf alle Prozessdaten und -befehle zugegriffen werden - Ethernet/IP
es kann auf alle Prozessdaten und -befehle zugegriffen werden - Auf Anfrage sind weitere Schnittstellen verfügbar.
Prospekt
Maßblätter
| Einlauf Typ | Zulauf | Integrierte | Geeignet für Schüttgüter: |
| E30 | 0° | Nein | Schwer fließfähige Medien, |
| E32 | 45° | Ja | Granulate, Getreide, fließfähig |
| E35 | 0° | Ja | Granulate, Getreide, fließfähig |
Baugröße DC4-A200 (Gehäusegröße 200x200mm, RDM DN100/DN120 oder eckig 120x120mm)
Baugröße DC4-A250 – (Gehäusegröße 250x250mm, RDM DN120/DN150 oder eckig 150x150mm)
Baugröße DC4-A450 – (Grundgehäuse 450x450mm, RDM DN200/DN250 oder eckig 250x250mm)
Baugröße DC4-A660 – (Gehäusegröße 660x660mm, RDM DN300/DN400 oder eckig 400x400mm)
Auswerteelektronik Typ FE804
für Schalttafeleinbau (24V DC) / im Wandgehäuse (230 V AC)
Auswerteelektronik Typ FE128 für Schalttafeleinbau (24 V DC)
Auswerteelektronik Typ FE128 im Wandgehäuse (230 V AC)
